Die Baureihe NZ1 ist konzipiert um einen kompakten und hochleistungsfähigen Schieber zu realisieren. Durch die Polyeder-Führung ist es möglich den Gleitkörper schmaler als die Arbeitsfläche zu machen. Das Beschleunigungssystem trägt in hohem Maße zur Rationalisierung der Presswerkzeuge und zur Geräuschreduzierung bei.
Zu der NZ1-RF Ausführung werden zwei weitere Ausführungen
TF und BF neu hinzugefügt.
*Das Lochbild für die Befestigungselemente bei den Ausführungen RF, TF und BF sind identisch. Dadurch sind die Schieber untereinander austauschbar, z.B. bei Änderungen der Blechgüte oder Blechdicke.
1.Optimal in Handhabung und Wartung
Die Führung des Schiebers im Schieberbett wird durch einen weltweit patentierten Aufbau mit einer Führungssäule unterstützt, weiterhin wird durch die Führungssäule die Montage/Demontage vereinfacht. Im Vergleich zu anderen Schieberprodukten verkürzt sich der Aufwand bei Montage, Wartung und Instandhaltung erheblich.
2.Zuverlässigkeit und Kompaktheit
Durch Verwendung des Führungssäulenprinzips wird, gegenüber einem konventionellen Schieberaufbau, eine erhöhte Betriebssicherheit gewährleistet. Die Schieber sind robust und kompakt gestaltet. Gleichzeitig wird durch die Führungssäule die lineare Führungsqualität erhöht.
3.Höhere Standzeit und Stabilität
Die UMIX Schieber sind grundsätzlich mit Gasdruckfedern ausgeführt. Doppelte Gleitpaarungen, selbstschmierende Gleitwerkstoffe, Prismenführungen und seitliche Schulterungen wirken dem Verscheiß entgegen und sorgen somit für eine hohe Standzeit und Genauigkeit. UMIX Schieber sind für eine hohe Hubleistung ausgelegt.
4.Vielfältige Varianten
Bei NZ-1 Schieber betragen die Schieberbreiten 90mm bis 400mm. Die Arbeitswinkel bei Oberteilschieber sind 0 bis 75 Grad und bei Unterteilschieber 0 bis 25 Grad, jeweils in 5 Grad Stufen.
5. Daten
Für die Werkzeugkonstruktion sind CAD-Daten, u.a. CATIA V5, NX, STEP, DXF(2D), IGES(3D) und PDF bereitgestellt. Diese Daten stehen nach Registrierung (kostenlos) im Internet (http://www.umix.co.jp) zur Verfügung.

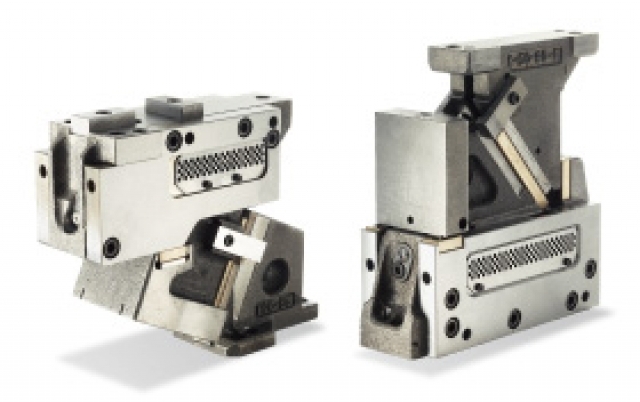

Schieber-Baureihe NZ1

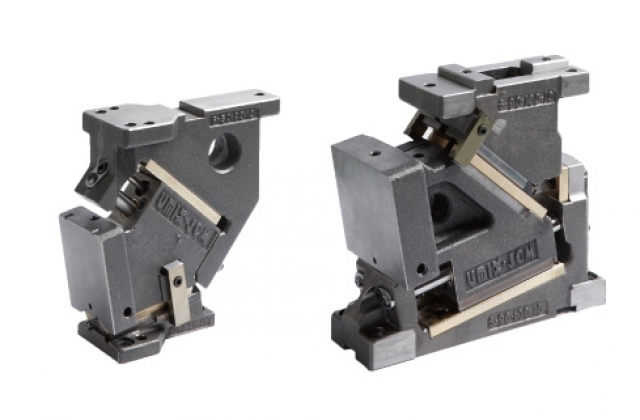

NZ1-RF (Bisherige Ausführung / Standard)
NZ1-TF
Ausführung mit verstärkter Rückzugskraft
Die NZ1-TF Ausführung hat gegenüber der NZ1-RF Ausführung eine doppelt so hohe Rückzugskraft bei unveränderten Außenabmessungen. Durch die erhöhte Rückzugskraft können diese Schieber für Beschneiden, Lochen und Umformen eingesetzt werden.
*Das Lochbild für die Befestigungselemente bei den Ausführungen RF, TF und BF sind identisch. Dadurch sind die Schieber untereinander austauschbar, z.B. bei Änderungen der Blechgüte oder Blechdicke.
Die NZ1-TF Ausführung hat gegenüber der NZ1-RF Ausführung eine doppelt so hohe Rückzugskraft bei unveränderten Außenabmessungen. Durch die erhöhte Rückzugskraft können diese Schieber für Beschneiden, Lochen und Umformen eingesetzt werden.
*Das Lochbild für die Befestigungselemente bei den Ausführungen RF, TF und BF sind identisch. Dadurch sind die Schieber untereinander austauschbar, z.B. bei Änderungen der Blechgüte oder Blechdicke.
NZ1-BF
Ausführung mit höchster Rückzugskraft und Belastbarkeit
Die NZ1-BF Ausführung ist für hohe Arbeitskräfte ausgelegt. Die große Rückzugskraft wird durch die Verwendung einer zusätzlichen Gasdruckfeder erreicht, die auf den letzten 10mm des Hubs wirkt. Der NZ1-BF ist ebenfalls wartungsfreundlich.
Der Schieber wurde entwickelt um die jetzigen Anforderungen zu erfüllen, hochfeste Stahlbleche und Alumiumbleche zu bearbeiten.
*Das Lochbild für die Befestigungselemente bei den Ausführungen RF, TF und BF sind identisch. Dadurch sind die Schieber untereinander austauschbar, z.B. bei Änderungen der Blechgüte oder Blechdicke.
Die NZ1-BF Ausführung ist für hohe Arbeitskräfte ausgelegt. Die große Rückzugskraft wird durch die Verwendung einer zusätzlichen Gasdruckfeder erreicht, die auf den letzten 10mm des Hubs wirkt. Der NZ1-BF ist ebenfalls wartungsfreundlich.
Der Schieber wurde entwickelt um die jetzigen Anforderungen zu erfüllen, hochfeste Stahlbleche und Alumiumbleche zu bearbeiten.
*Das Lochbild für die Befestigungselemente bei den Ausführungen RF, TF und BF sind identisch. Dadurch sind die Schieber untereinander austauschbar, z.B. bei Änderungen der Blechgüte oder Blechdicke.
