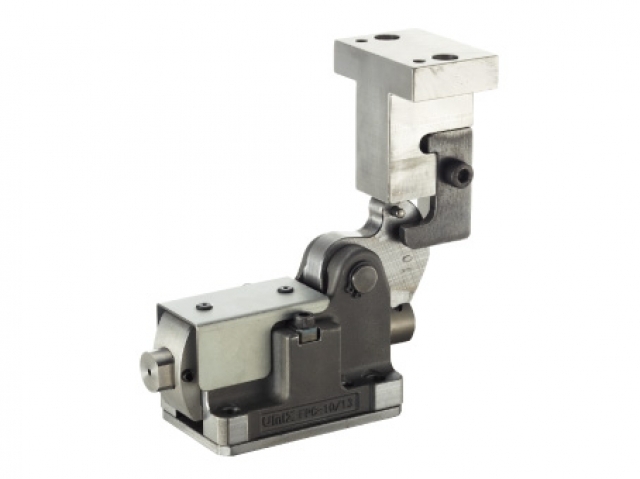

Der FREE PUNCHCAM ist eine Lochschieber-Einheit bestehend aus Stempel, Abstreifer, Schieber und Treiber. Alle Funktionen zum Lochen sind in der Einheit enthalten.
Der Arbeitswinkel kann durch die Winkeleinstellung der Montageflaeche stufenlos von 0 bis 20 Grad abgestimmt werden.
1.Reduzierung des Arbeitsaufwands
Der FREE PUNCHCAM ist eine Einheit von Schieber, Stempel und Abstreifer und wird komplett für den jeweiligen Anwendungsfall geliefert. Der Aufwand bei Konstruktion, Materialbeschaffung, Fertigung, Zusammenbau und beim Abstimmen wird für den Kunden wesentlich verringert. (Allerdings muss die Bauteilgeometrie am Abstreifer vom Kunden hergestellt werden.)
2.Arbeitswinkel 0 – 20 Grad
Durch die Winkeleinstellung der Montageflaeche (wie Fraesen oder Einsatz von Winkelabstimmplatten) sind Arbeitswinkel von 0-20 Grad moeglich.
3.Platzsparend und geeignet für die Bearbeitung hochfester Materialien
Der FREE PUNCHCAM ist durch die in einer Einheit zusammengefasste Bauweise extrem kompakt und leicht. Darüber hinaus ist die Einheit in vielen Fällen ohne Oberteil einsatzfähig. Der Lochschieber eignet sich auch für hochfeste Materialien.
* Dauertest: 500.000 Hübe bestanden
* Gewicht: FPC10 u. FPC13: ca. 2,3kg, FPC16: ca. 4,5kg
* Bei Anwendungen mit hochfesten Materialien wenden Sie sich bitte an uns.
4.Einfache Handhabung und Arbeitseffektivität
Der Stempel kann von der Rückseite des FREE PUNCHCAMs leicht ein- und ausgebaut werden, d.h.: schnelle Montage/Demontage gegeben.
5.Sicherheit
Die Betriebssicherheit ist durch einen standardmäßig eingebauten Zwangsrückzug gegeben.
6.Vielfältige Optionen
Zusätzlich zu den handelsüblichen Lochbildern (Rund-, Lang- u. Vierkantloch) können auf Wunsch auch andere Lochbilder geliefert werden.
* Schaftdurchmesser: 10, 13 u. 16mm - nur schultergespannte Stempelausführung.
7. Daten
Für die Werkzeugkonstruktion sind CAD-Daten, u.a. CATIA V5, NX, STEP, DXF(2D), IGES(3D) und PDF bereitgestellt. Diese Daten stehen nach Registrierung (kostenlos) im Internet (http://www.umix.co.jp) zur Verfügung.
*Für weitere Informationen oder Fragen wenden Sie sich bitte an uns.
