Die Baureihe Z2-370 ist dafür konzipiert, den Gleitkörper schmaler als die Arbeitsfläche des entsprechenden Schiebers zu machen. Darüber hinaus verfügen die Schieber über ein Beschleunigungssystem, das in hohem Maße zur Rationalisierung der Presswerkzeuge und zur Geräuschreduzierung im Presswerk beiträgt.
Die Z2-370-RF Baureihe wird um eine TF Ausführung erweitert.
*Das Lochbild für die Befestigungselemente bei den Ausführungen Z2-370-RF und TF sind identisch. Dadurch sind die Schieber untereinander austauschbar, z.B. bei Änderungen der Blechgüte oder Blechdicke.
1.Optimal in Handhabung und Wartung
Die Führung des Schiebers im Schieberbett wird durch einen weltweit patentierten Aufbau mit einer Führungssäule unterstützt, weiterhin wird durch die Führungssäule die Montage/Demontage vereinfacht. Im Vergleich zu anderen Schieberprodukten verkürzt sich der Aufwand bei Montage, Wartung und Instandhaltung erheblich.
2.Zuverlässigkeit und Kompaktheit
Durch Verwendung des Führungssäulenprinzips wird, gegenüber einem konventionellen Schieberaufbau, eine erhöhte Betriebssicherheit gewährleistet. Die Schieber sind robust und kompakt gestaltet. Gleichzeitig wird durch die Führungssäule die lineare Führungsqualität erhöht.
3.Höhere Standzeit und Stabilität
Die UMIX Schieber sind grundsätzlich mit Gasdruckfedern ausgeführt. Doppelte Gleitpaarungen, selbstschmierende Gleitwerkstoffe, Prismenführungen und seitliche Schulterungen wirken dem Verscheiß entgegen und sorgen somit für eine hohe Standzeit und Genauigkeit. UMIX Schieber sind für eine hohe Hubleistung ausgelegt.
4.Vielfältige Varianten
Bei Z2-370 Schieber betragen die Schieberbreiten 500mm bis 1600mm. Die Arbeitswinkel bei Oberteilschieber sind 0 bis 75 Grad und bei Unterteilschieber 0 bis 25 Grad, jeweils in 5 Grad Stufen. Bei Unterteilschieber sind zusätzlich zum Standardhub (80mm) auch Langhubtypen (110mm) erhältlich. Dadurch sind vielfältige Anwendungen möglich.
5.Daten
Für die Werkzeugkonstruktion sind CAD-Daten, u.a. CATIA V5, NX, STEP, DXF(2D), IGES(3D) und PDF bereitgestellt. Diese Daten stehen nach Registrierung (kostenlos) im Internet (http://www.umix.co.jp) zur Verfügung.

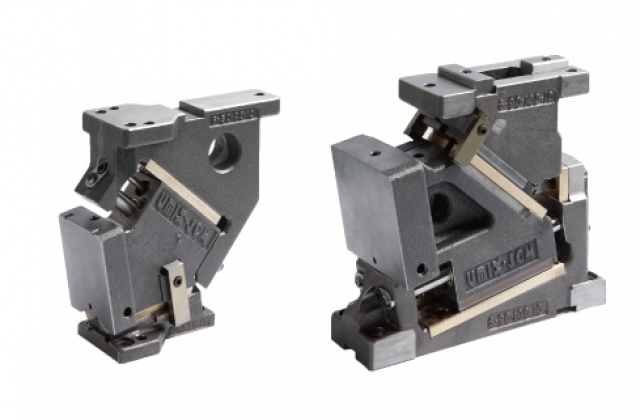

Schieber-Baureihe Z2-370
Z2-370-RF (Bisherige Ausführung / Standard)

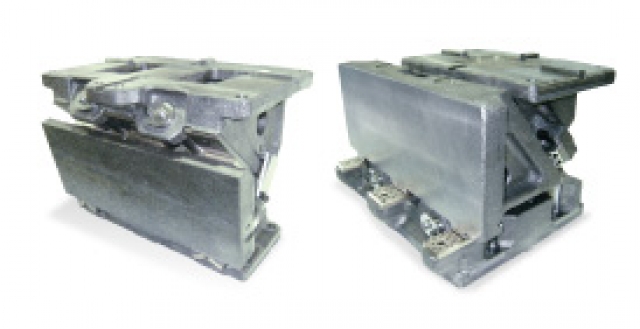

Z2-370-TF
Ausführung mit verstärkter Rückzugskraft
Im Vergleich zur Z2-370-RF Ausführung ist bei der Z2-370-TF Ausführung die Rückzugskraft doppelt so hoch. Die Außenabmessungen bleiben dabei unverändert. Anwendungen findet der Z2-370-TF beim Beschneiden, Lochen und Umformen, wenn eine hohe Rückzugskraft erforderlich ist.
*Das Lochbild für die Befestigungselemente bei den Ausführungen Z2-370-RF und TF sind identisch. Dadurch sind die Schieber untereinander austauschbar, z.B. bei Änderungen der Blechgüte oder Blechdicke..
*Die Z2-370-TF Ausführung kann ab September 2013 bestellt werden.
Im Vergleich zur Z2-370-RF Ausführung ist bei der Z2-370-TF Ausführung die Rückzugskraft doppelt so hoch. Die Außenabmessungen bleiben dabei unverändert. Anwendungen findet der Z2-370-TF beim Beschneiden, Lochen und Umformen, wenn eine hohe Rückzugskraft erforderlich ist.
