PUNCHER

Der PUNCHER ist eine Einheit bestehend aus Lochstempel, Stempelhalteplatte und Abstreifer.

1. Reduzierung des Arbeitsaufwands
Der PUNCHER ist eine Einheit bestehend aus Lochstempel, Stempelhalteplatte und Abstreifer. Der Abstreifer muss vom Kunden nicht konstruiert und gefertigt werden. Nur die Bauteilgeometrie muss vom Kunden angebracht werden. Der Aufwand bei Konstruktion, Fertigung, Zusammenbau und Anpassung ist für den Kunden dadurch reduziert.

2. Geeignet für die Bearbeitung hochfester Materialien
Der PUNCHER ist so konstruiert, dass der Schub durch die Führung und den Stempelhalter abgefangen wird. Es tritt keine Schubkraft vom Abstreifer am Stempel auf. Der PUNCHER ist damit für hochfeste Materialien bestens geeignet.

* Dauertest: 500.000 Hübe bei einem Lochwinkel von 10 Grad bestanden.
* Bei Anwendungen mit hochfesten Materialien bitte wenden Sie sich an uns.

3. Einfache Handhabung und Arbeitseffektivität
Der Aufbau des Abstreifers ermöglicht einen einfachen Ein-/Ausbau. (Patent angemeldet.)
Der Puncher ist sehr stabil und sicher. Eine sichere und zeitsparende Demontage und Montage ist konstruktiv gegeben.

4. Vielfältige Optionen
Es werden nicht nur handelsübliche Stempel (Rund-, Lang- und Vierkantloch) sondern auch Sonderlochstempel geliefert.

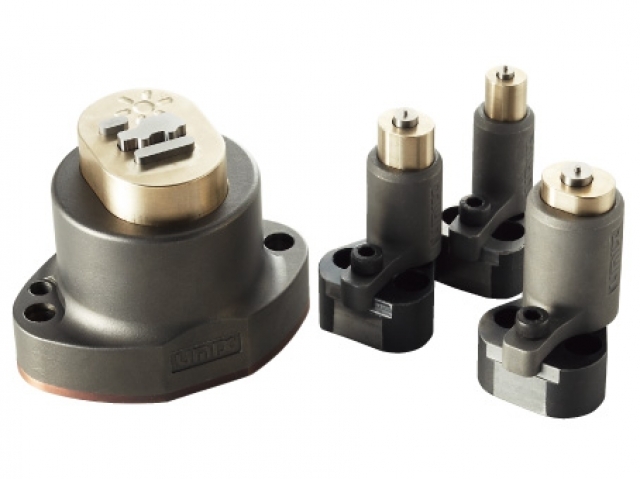

UMIX bietet zwei Größen von PUNCHER an:
 i) Kleiner PUNCHER für Stempel-Schaftdurchmesser 10, 13 u. 16mm;
    kugel- u. schultergespannte Stempel
ii) Großer PUNCHER für Stempel-Schaftdurchmesser 20, 25 u. 32mm;
    nur schultergespannte Stempel

* Diese Puncher sind mit Auswerferstempel ausgestattet.

PUNCHER mit Doppelstempel, gegebenenfalls mit zwei verschiedenen Stempel ausgestattet, wird auch angeboten.

5. Daten
Für die Werkzeugkonstruktion sind CAD-Daten, u.a. CATIA V5, NX, STEP, DXF(2D), IGES(3D) und PDF bereitgestellt. Diese Daten stehen nach Registrierung (kostenlos) im Internet (http://www.umix.co.jp) zur Verfügung.

*Für weitere Informationen oder Fragen wenden Sie sich bitte an uns.

Nach oben

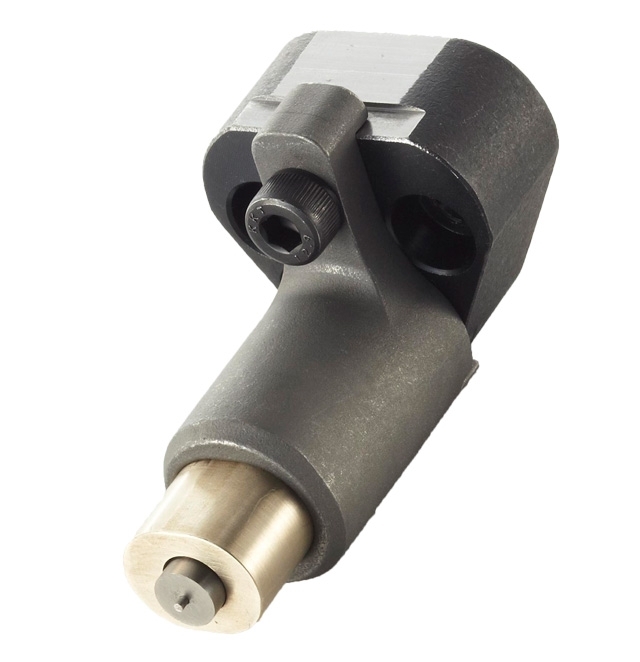

PCR2-DB SERIES
Kugelgespannte Stempel

- PCR2-DB1008
- PCR2-DB1009
- PCR2-DB1010
- PCR2-DB1308
- PCR2-DB1309
- PCR2-DB1310
- PCR2-DB1610

Nach oben

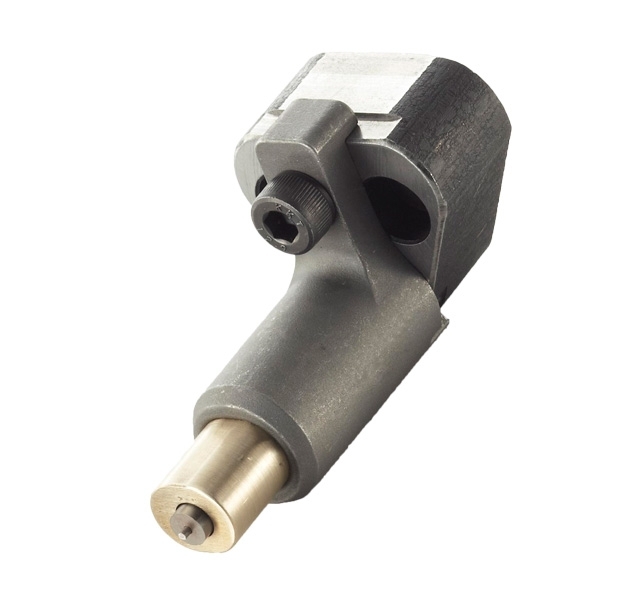

PCR2-TS SERIES
Schultergespannte Stempel

- PCR2-TS1008(-M)/PCR2-TS1008S(-M)
- PCR2-TS1009(-M)/PCR2-TS1009S(-M)
- PCR2-TS1308(-M)/PCR2-TS1308S(-M)
- PCR2-TS1309(-M)/PCR2-TS1309S(-M)
- PCR2-TS1609(-M)/PCR2-TS1609S(-M)
- PCR2-TS1610(-M)/PCR2-TS1610S(-M)

Nach oben

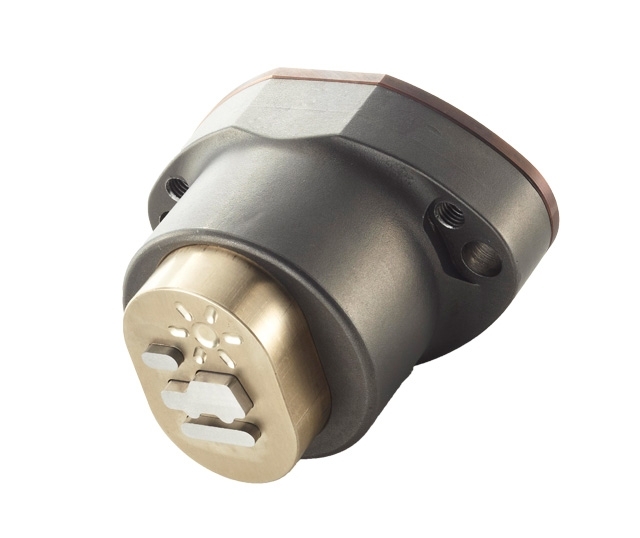

PCR-SL SERIES
Großer PUNCHER (Spannsystem: nur Schulter)

- PCR-SL2009/PCR-SL2009S
- PCR-SL2509/PCR-SL2509S
- PCR-SL3209/PCR-SL3209S
