製品紹介

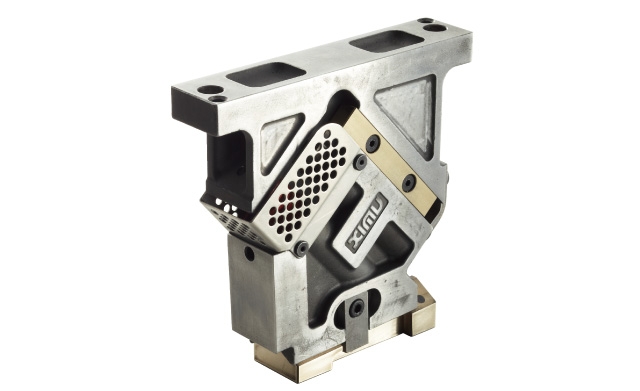

マイクロカム

マイクロパンチャー使用時に最適な小スペースカムユニットです。コイルスプリングタイプとガススプリングタイプの2種類をご用意しています。また、加工物までの距離がある場合に対応するべく、標準サイズに加えて、パンチ取付面までの距離が長いロングタイプ(+35㎜)もご用意致しました。

1.最小限スペースカム
ウェザーストリッピング取付穴の様な密集した加工箇所に、マイクロパンチャーと組み合わせて使用することにより、最小限スペース(38㎜幅)を生かした設置が可能です。また、取付・取外しが容易にでき、メンテナンスに要する時間を低減することができます。

2.高耐久性
スライドカムのスライド面が「V」断面を持つため、磨耗性・偏荷重に対する耐久性・安定性の向上が図られています(当社での100万回テストもクリア)。

3.オプション
別売りの「マイクロカム・アングルアダプター」を装着することにより、最大傾斜角度23度(5度単位)まで対応することも可能です。

4.データ
金型設計をよりスピーディに行って頂けますよう、CAD専用のデータを準備致しました。
<CATIA V5, NX, STEP, DXF(2D), IGES(3D), PDF>
これらのデータは、会員ページ(会員登録無料)にて、いつでもご自由にダウンロードして頂けます。
