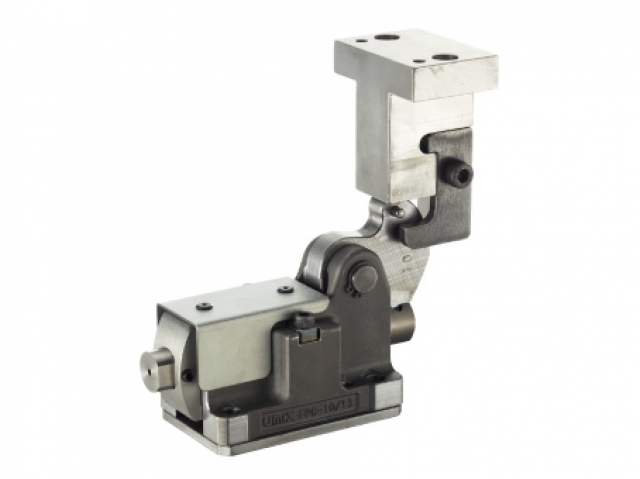

フリーパンチカム

パンチ・ストリッパー・カム・ドライバーの4点セットで構成された、加工角度自由な小スペースカムです。フリーパンチカムは、パンチ自身が稼動し、ストリッパー及びカム機能を兼ね備えています。また、取り付け面に角度をつけることで、0~20度までのピアス加工に対応可能なカムです。

1. 工数低減の実現
セットで購入いただけるため、設計・部品手配・製作・組付・調整など、金型製作のあらゆる段階での工数削減に大きく貢献します。
※ストリッパーの形状はお客様にて加工が必要です。

2. 角度自由のカム
取り付け面に角度をつけることで0~20度までの無段階のピアス加工に採用可能です。

3. ハイテン材に対応した省資源・小スペースカム
カム本体が非常に小型化されており、片手で持てる程度の軽いカムです。また、ハイテン材の加工にも対応可能です。

 ※耐久テスト50万回完了済
 ※参考重量:FPC10 FPC13:2.3kg FPC16:4.5Kg
 ※ハイテン材をご使用の場合は、事前に弊社営業迄ご相談ください。

4. 取り扱い易さ・作業性の向上
カム本体後方からピンを外すのみでパンチを簡単に着脱できる構造を採用しています。この為、あらゆる使用場面(新作・変更・修理)で、「フリーパンチカム」を短時間で分解・組み立てする事ができ、作業性の向上を図ることができます。

5. 安全性の確保
強制戻しが標準装備されており、安全性を確保しています。

6. 多様なオプション
丸穴、長穴、角穴だけでなく、異径穴もオプションで対応可能です。

 ※パンチ胴径10,13,16mmのショルダーパンチに対応しています。

7. データ
金型設計をよりスピーディに行って頂けますよう、CAD専用のデータを準備致しました。
<CATIA V5, NX, STEP, DXF(2D), IGES(3D), PDF>
これらのデータは、会員ページ(会員登録無料)にて、いつでもご自由にダウンロードして頂けます。

※記載以外の製品詳細や最新情報は弊社営業迄お問合せをお願いします。
