製品紹介

パンチャー

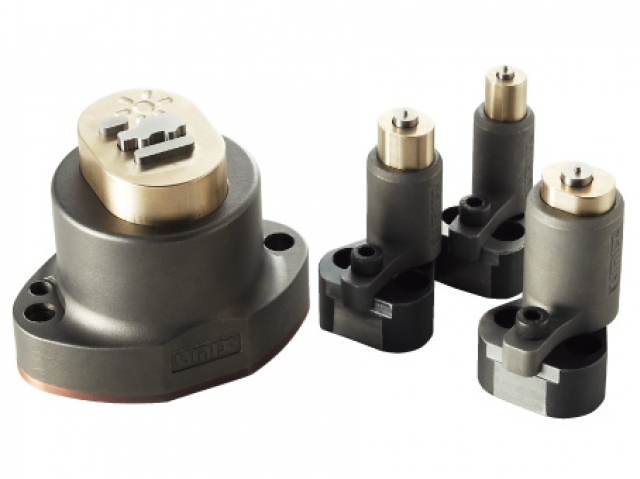

ピアスパンチ・リテーナー・ストリッパーの3点セットで構成されたパンチストリッパーユニットです。

1. 工数低減の実現
セットでご購入いただけるため、設計・部品手配・製作・組付・調整など、金型製作のあらゆる段階での工数削減に大きく貢献します。
※ストリッパーの形状はお客様にて加工が必要です。

2. ハイテン材に対応
ストリッパーに掛かるスラストをストリッパーガイド&パンチリテーナーで受け止め、パンチに余分なストレスを掛けない構造となっています。また、ハイテン材の加工にも対応可能です。
※加工面10度での耐久テスト-50万回完了済み
※ハイテン材をご使用の場合は、事前に弊社営業迄ご相談ください。

3. 取り扱い易さ・作業性の向上
ストリッパーは極めて簡単に着脱でき、かつ本体分解時のバネの落下・紛失を防止する構造を採用しています。この為、あらゆる使用場面(新作・変更・修理)において、短時間で分解・組み立てする事が出来、作業性の向上を図る事が出来ます。

4. 多様なオプション
標準の丸穴や、準標準の長穴、角穴だけでなく、異形穴もオプションで注文する事ができます(別途お見積)。パンチはセンターノック・エジェクターパンチ(異形穴パンチを除く)を使用し、スモールタイプとして、胴径が10・13・16㎜の3種類、ラージタイプとして、胴径が20・25・32㎜の3種類の計6種類を標準規格として揃えています。また、姉妹品として、2種類のパンチを同時に取り付けた「ダブルパンチタイプ」もございます。

5. データ
金型設計をよりスピーディに行って頂けますよう、CAD専用のデータを準備致しました。
<CATIA V5, NX, STEP, DXF(2D), IGES(3D), PDF>
これらのデータは、会員ページ(会員登録無料)にて、いつでもご自由にダウンロードして頂けます。

※記載以外の製品詳細や最新情報は弊社営業迄お問合せをお願いします。

ページトップへ

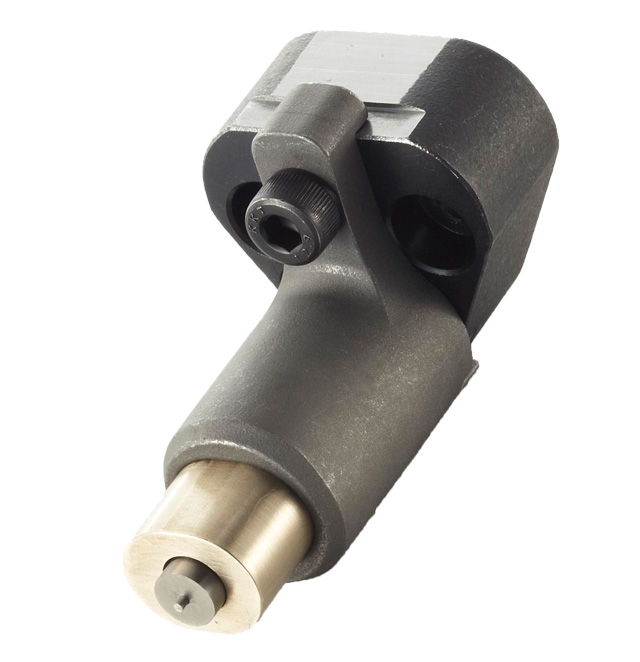

PCR2-DB シリーズ
ボールロックタイプ・パンチャー

- PCR2-DB1008
- PCR2-DB1009
- PCR2-DB1010
- PCR2-DB1308
- PCR2-DB1309
- PCR2-DB1310
- PCR2-DB1610

ページトップへ

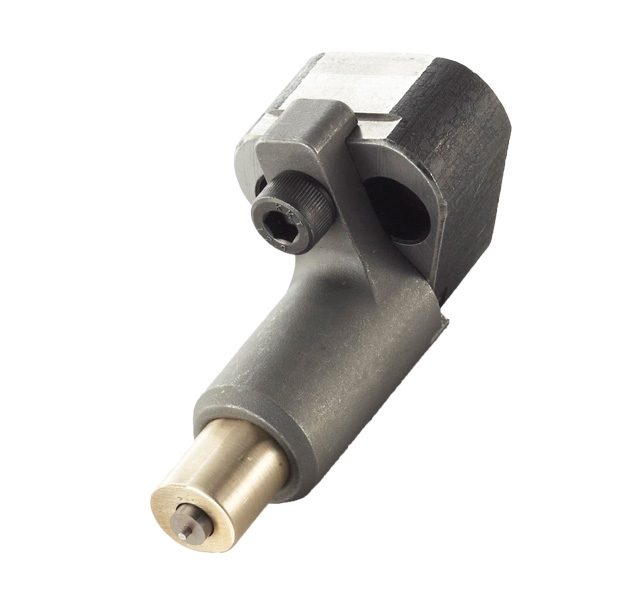

PCR2-TS シリーズ
ショルダータイプ・パンチャー

- PCR2-TS1008(-M)/PCR2-TS1008S(-M)
- PCR2-TS1009(-M)/PCR2-TS1009S(-M)
- PCR2-TS1308(-M)/PCR2-TS1308S(-M)
- PCR2-TS1309(-M)/PCR2-TS1309S(-M)
- PCR2-TS1609(-M)/PCR2-TS1609S(-M)
- PCR2-TS1610(-M)/PCR2-TS1610S(-M)

ページトップへ

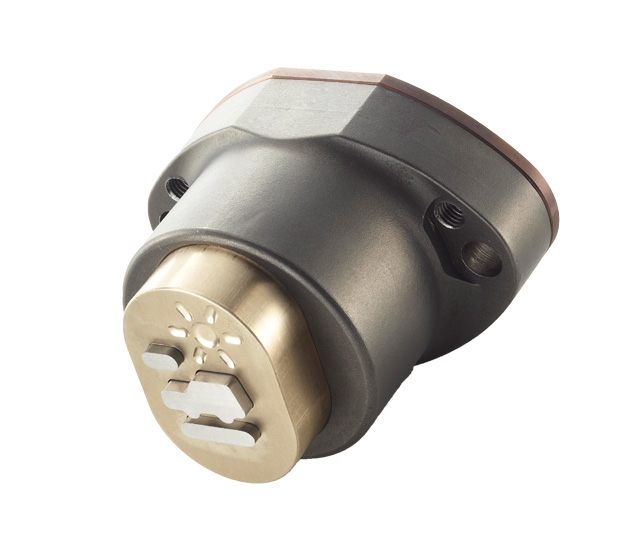

PCR-SL シリーズ
ラージタイプ・パンチャー

- PCR-SL2009/PCR-SL2009S
- PCR-SL2509/PCR-SL2509S
- PCR-SL3209/PCR-SL3209S
